汽車電子可靠性測試標準及試驗項目介紹

　　一、試驗概述汽車作為復雜的工業產品，隨著人們對汽車控制、娛樂、導航及車載通信的要求越來越多，車輛的系統越來越復雜，汽車的控制系統是以電子設備為基礎，其電子器件的可靠性直接決定了整車的安全及運行可靠性。一般來說，一般來說，使用環境會影響到電子設備和單元的耐久性以及操作性能。因此，汽車電子元器件的環境可靠性問題成為汽車可靠性的核心問題之一。

　　目前汽車電子產品主要分以下三類：

　　(a)、電子元器件。包括GPS、音箱、汽車DVD、倒車?yán)走_(dá)、控制器、運算放大器、切換式電源供應器、各類微處理器、計算機等。

　　(b)、繼電器及電機馬達。包括各類繼電器、雨刮器電機、電動天線、空調電機、暖風電機、電動坐椅、前后視鏡電機、中央控制門鎖、交流發電機、清洗泵電機等。

　　(c)、各類傳感器。其中傳感器和繼電器的發展zui為活躍。它是汽車上應用zui多的兩類汽車電子設備。

　　二、電子設備可靠性測試標準

　　1、ISO國際標準化組織中，ISO/TC22/SC3負責汽車電氣和電子技術領域的標準化工作。汽車電子產品的應用環境包括電磁環境、電氣環境、氣候環境、機械環境、化學環境等。目前ISO制訂的汽車電子標準環境條件和試驗標準主要包含如下方面：

　　ISO16750-1：道路車輛-電子電氣產品的環境條件和試驗：總則

　　ISO16750-2：道路車輛-電子電氣產品的環境條件和試驗：供電環境

　　ISO16750-3：道路車輛-電子電氣產品的環境條件和試驗：機械環境

　　ISO16750-4：道路車輛-電子電氣產品的環境條件和試驗：氣候環境

　　ISO16750-5：道路車輛-電子電氣產品的環境條件和試驗：化學環境

　　ISO20653汽車電子設備防護外物、水、接觸的等級

　　ISO21848道路車輛-供電電壓42V的電氣和電子裝備電源環境

　　目前國內汽車電子產品的環境試驗標準主要還是按照產品的技術條件來規定。全國汽車標準化技術委員會(SAC/TC114)正在參照ISO標準制訂相應的國家和行業標準。

　　ISO的標準在歐美車系的車廠中得到了廣泛采用，而日系車廠的要求相對ISO標準來說偏離較大。為了確保達到標準的限值，各汽車車廠的內控的環境條件標準一般比ISO的要求要苛刻。

　　2、AEC系列標準上個世紀九十年代，克萊斯勒、福特和通用汽車為建立一套通用的零件資質及質量系統標準而設立了汽車電子委員會(AEC)，AEC建立了質量控制的標準。AEC-Q-100芯片應力測試的認證規范是AEC的*個標準。AEC-Q-100于1994年發表，由于符合AEC規范的零部件均可被上述三家車廠同時采用，促進了零部件制造商交換其產品特性數據的意愿，并推動了汽車零件通用性的實施，使得AEC標準逐漸成為汽車電子零部件的通用測試規范。

　　經過10多年的發展，AEC-Q-100已經成為汽車電子系統的通用標準。在AEC-Q-100之后又陸續制定了針對離散組件的AEC-Q-101和針對被動組件的AEC-Q-200等規范，以及AEC-Q001/Q002/Q003/Q004等指導性原則。

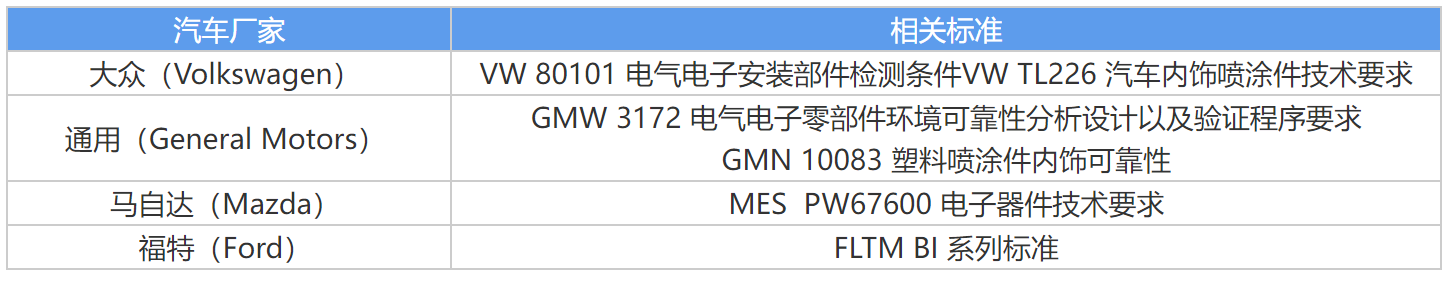

　　3、主流車廠試驗標準

　　三、部分汽車電子常用測試條件匯總

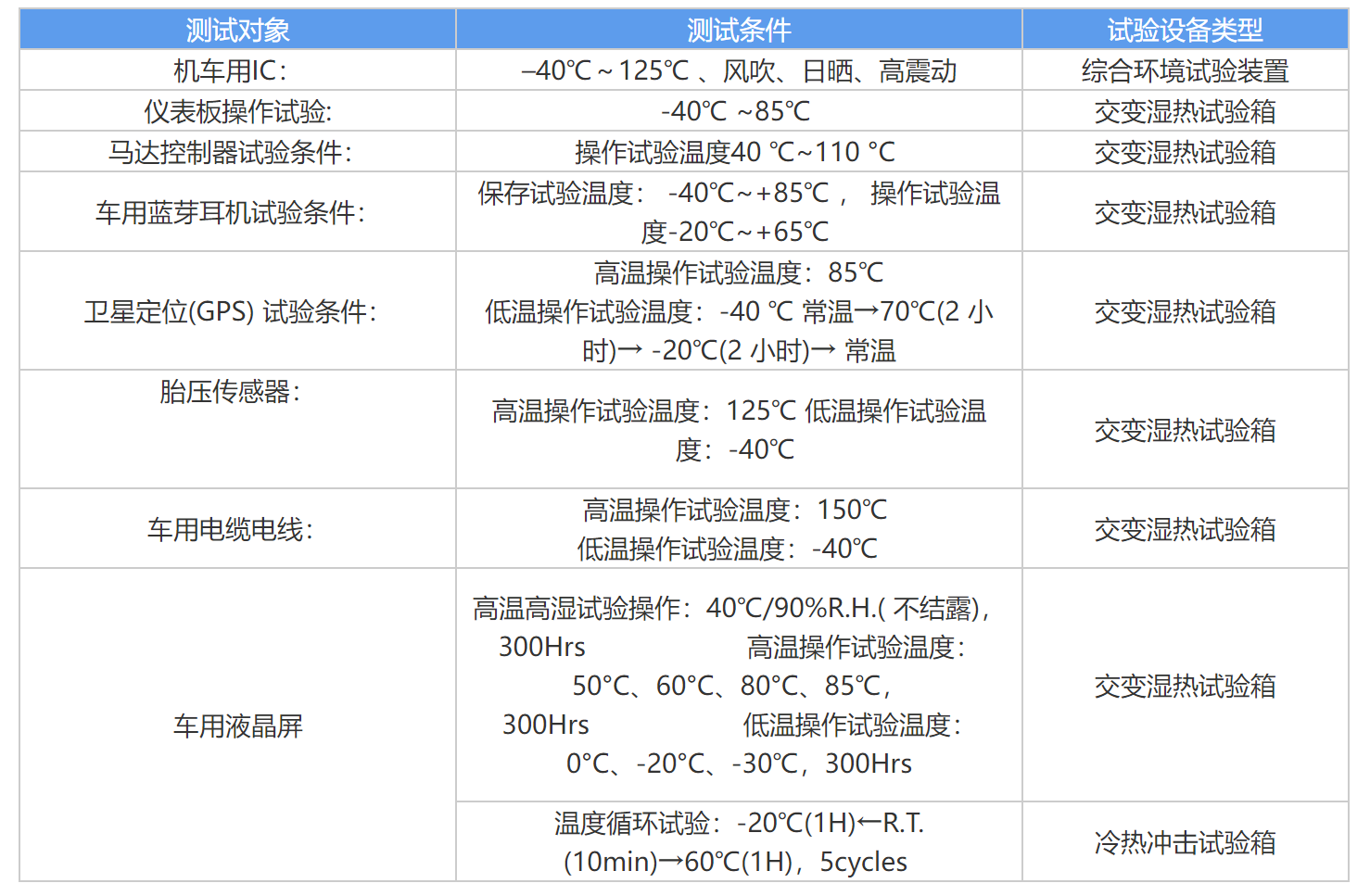

       不同的測試環境條件將會對產品產生不同的影響，汽車不同部位的環境可靠性要求不同，如：對于溫度環境條件，汽車前儀表板上部要求zui大須120℃、下部71℃，客艙底板部位105℃等。所以對于不同用途、不同安裝部位的汽車電子產品，其環境可靠性測試條件也不盡相同。下表列出了一些常見汽車電子產品的主要環境試驗項目及測試條件。

　　1、測試對象條件及試驗設備說明

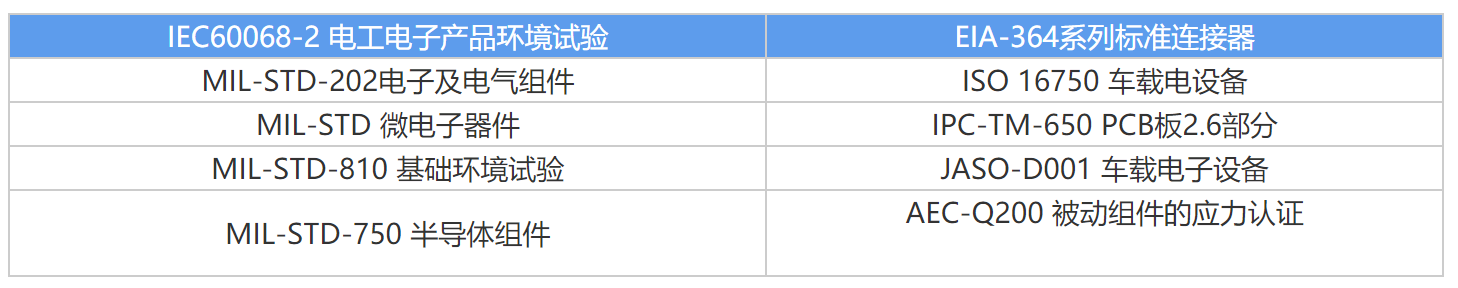

　　2、常見的汽車電子測試標準列表目前在全球范圍內，針對汽車電子產品有很多環境可靠性測試方面的要求及標準，而常用的標準主要有ISO16750系列、EIA-364系列等，GRGT廣電計量可提供汽車電子檢測服務，如下表所示。
